SEMIKRON - SKiiP product family
Типоразмеры
В линейке модулей SKiiP присутствует два основных типоразмера корпусов, каждый из которых имеет по шесть разновидностей:
SKiiP ® 3
|

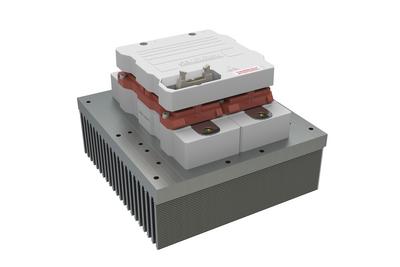

SKiiP3 (200x215x156)
|

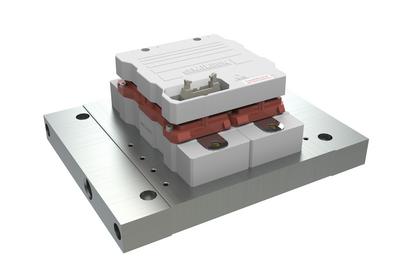

SKiiP3 (270x215x112)
|

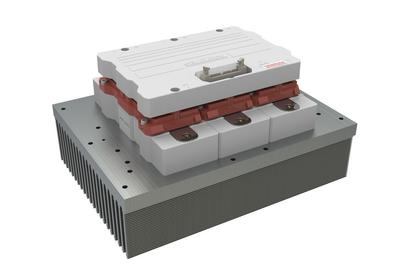

SKiiP3 (280x215x156)
|

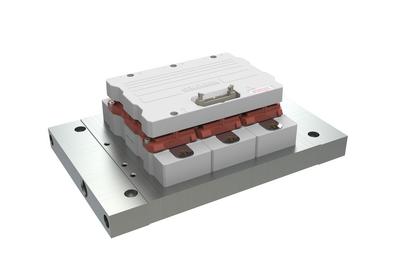

SKiiP3 (330x215x112)
|

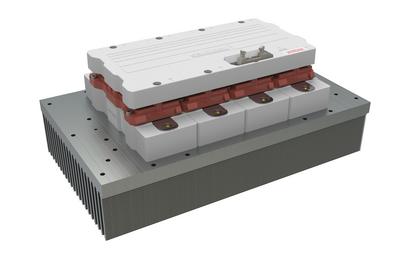

SKiiP3 (360x215x156)
|

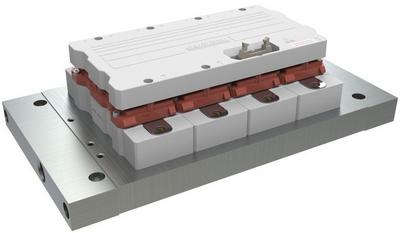

SKiiP3 (390x215x112)
|
SKiiP ® 4
|

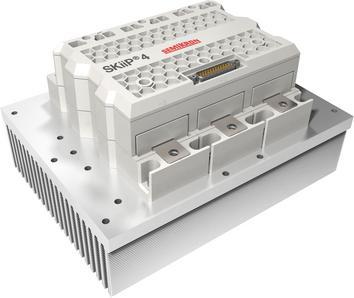

SKiiP4 (280x215x152)
|

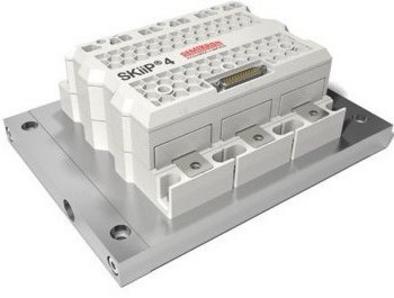

SKiiP4 (290x215x102)
|

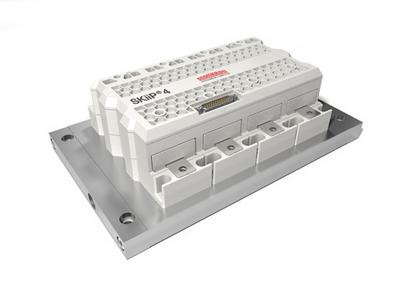

SKiiP4 (350x215x102)
|

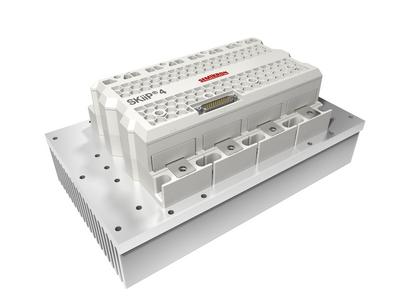

SKiiP4 (360x215x152)
|

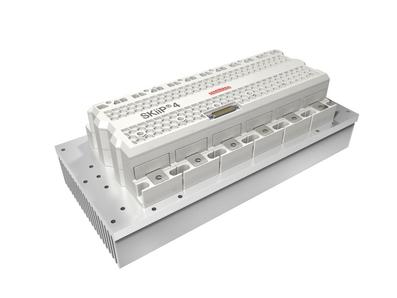

SKiiP4 (470x215x152)
|

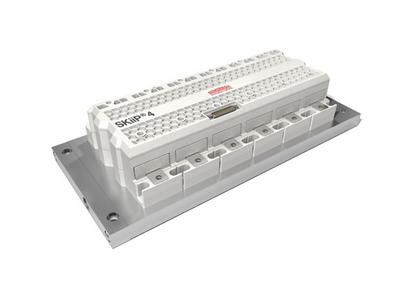

SKiiP4 (480x215x102)
|
Модули SKiiP представляют из себя готовые решения для работы электродвигателей электромобилей и электробусов, но помимо этого они удовлетворяют требованиям при использовании для ветровых турбин в диапазоне мощности от 0,5 до 6 МВт. Помимо применений в ветроэнергетике модули SKiiP 3 и SKiiP 4 также можно найти в лифтах, солнечной энергетике и железнодорожном транспорте - фактически, в любом месте, где должны быть мощные, безопасные и надежные интеллектуальные силовые модули.
Применение
Силовые модули SEMITRANS предназначены для:
- транспортных решений
- ветроэнергетики
- лифтов
- солнечной энергетики
- железнодорожном транспорте
- двигатели постоянного тока
Технологии
Модули SKiiP доступны в полумостовых и 6-ключевых топологиях с мощностью до 6 МВт. Охлаждение может быть применено водное либо воздушное.
Код |

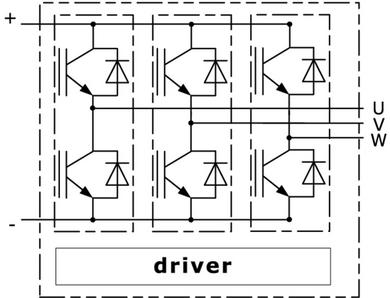

Схема |
Ток, А |
Напряжение, V |
Технология |
Типоразмер |
Примечание |
|---|---|---|---|---|---|---|
SKiiP 1013 GB172-2DL V3 |
|
1000 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (200x215x156) |
- |
SKiiP 1013 GB172-2DW V3 |
1000 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (270x215x112) |
- |
|
SKiiP 1213 GB123-2DL V3 |
1200 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (270x215x156) |
- |
|
SKiiP 1213 GB123-2DW V3 |
1200 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (270x215x112) |
- |
|
SKiiP 1203 GB172-2DL V3 |
1200 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (270x215x156) |
- |
|
SKiiP 1203 GB172-2DW V3 |
1200 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (270x215x112) |
- |
|
SKiiP 1513 GB172-3DFL V3 |
|
1500 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
SKiiP 1513 GB172-3DL V3 |
1500 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
|
SKiiP 1513 GB172-3DW V3 |
1500 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (280x215x112) |
- |
|
SKiiP 1813 GB123-3DL V3 |
1800 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
|
SKiiP 1813 GB123-3DUL V3 |
1800 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
|
SKiiP 1813 GB123-3DW V3 |
1800 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (280x215x112) |
- |
|
SKiiP 1814 GB12E4-3DUL V2 |
1800 |
1200 |
IGBT 4 (Trench) |
SKiiP4 (280x215x152) |
- |
|
SKiiP 1814 GB12E4-3DUW V2 |
1800 |
1200 |
IGBT 4 (Trench) |
SKiiP4 (290x215x102) |
- |
|
SKiiP 1803 GB172-3DL V3 |
1800 |
1700 |
IGBT 3 (Trench) |
SKiiP4 (290x215x156) |
- |
|
SKiiP 1803 GB172-3DW V3 |
1800 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (330x215x112) |
- |
|
SKiiP 1814 GB17E4-3DUL V2 |
1800 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (280x215x152) |
- |
|
SKiiP 1814 GB17E4-3DUW V2 |
1800 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (290x215x102) |
- |
|
SKiiP 2013 GB172-4DFL V3 |
|
2000 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (360x215x156) |
- |
SKiiP 2013 GB172-4DL V3 |
2000 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (360x215x156) |
- |
|
SKiiP 2013 GB172-4DW V3 |
2000 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (390x215x112) |
- |
|
SKiiP 2413 GB123-4DL V3 |
2400 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (360x215x156) |
- |
|
SKiiP 2413 GB123-4DUL V3 |
2400 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (360x215x156) |
- |
|
SKiiP 2413 GB123-4DW V3 |
2400 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (390x215x112) |
- |
|
SKiiP 2414 GB12E4-4DUL |
2400 |
1200 |
IGBT 4 (Trench) |
SKiiP4 (360x215x152) |
- |
|
SKiiP 2414 GB12E4-4DUW |
2400 |
1200 |
IGBT 4 (Trench) |
SKiiP4 (350x215x102) |
- |
|
SKiiP 2403 GB172-4DL V3 |
2400 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (360x215x156) |
- |
|
SKiiP 2403 GB172-4DW V3 |
2400 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (390x215x112) |
- |
|
SKiiP 2414 GB17E4-4DPVL |
2400 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (360x215x152) |
- |
|
SKiiP 2414 GB17E4-4DPVW |
2400 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (350x215x102) |
- |
|
SKiiP 2414 GB17E4-4DUL V2 |
2400 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (360x215x152) |
- |
|
SKiiP 2414 GB17E4-4DUW V2 |
2400 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (350x215x102) |
- |
|
SKiiP 3614 GB12E4-6DUL |
|
3600 |
1200 |
IGBT 4 (Trench) |
SKiiP4 (470x215x152) |
- |
SKiiP 3614 GB12E4-6DUW |
3600 |
1200 |
IGBT 4 (Trench) |
SKiiP4 (480x215x102) |
- |
|
SKiiP 3614 GB17E4-6DPVL |
3600 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (470x215x152) |
- |
|
SKiiP 3614 GB17E4-6DPVLR |
3600 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (470x215x152) |
NEW |
|
SKiiP 3614 GB17E4-6DUL V2 |
3600 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (470x215x152) |
- |
|
SKiiP 3614 GB17E4-6DUW V2 |
3600 |
1700 |
IGBT 4 (Trench) |
SKiiP4 (480x215x102) |
- |
|
SKiiP 513 GD172-3DUL V3 |
|
500 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
SKiiP 513 GD172-3DUW V3 |
500 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (330x215x112) |
- |
|
SKiiP 603 GD172-3DUL V3 |
570 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
|
SKiiP 603 GD172-3DUW V3 |
570 |
1700 |
IGBT 3 (Trench) |
SKiiP3 (330x215x112) |
- |
|
SKiiP 603 GD123-3DUL V3 |
600 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
|
SKiiP 603 GD123-3DUW V3 |
600 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (330x215x112) |
- |
|
SKiiP 613 GD123-3DUL V3 |
600 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (280x215x156) |
- |
|
SKiiP 613 GD123-3DUW V3 |
600 |
1200 |
IGBT 3 (Trench) |
SKiiP3 (330x215x112) |
- |
