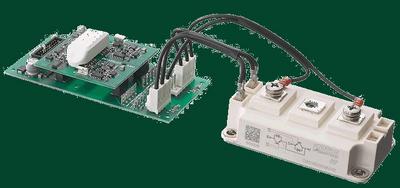

SEMIKRON SKYPER IGBT Drivers
Преимущества SKYPER
Благодаря новым технологиям микросхем специального назначения (ASIC) Semikron обеспечивает безопасный контроль и управление IGBT модулями на протяжение всего жизненного цикла. Короткие замыкания контролируются выскокскоростными отдельными каналами. Обратная связь SoftOff обеспечивает предотварщение опасных значений перенапряжений на модулях. Также эти микросхемы оббеспечивают минимальные допуски по температурному диапазону. Благодаря оптимизированному интерфейсу и настраиваемым параметрам фильров семейсвто драйверов SKYPER выдерживает внешние помехи в 100% стандаротв IEC.
Основные функции SKYPER
Два канала драйвера для одиночных IGBT и полумостов
Драйверы для модулей с напряжениями 600, 1200 и 1700В
управление токами до 2500А
SoftOff и отдельные каналы ошибок
Настраиваемые фильтры и управление отказами
Драйверы SKYPER могут работать с модулями IGBT напряжением 600, 1200 и 1700 В. Версия драйверов PRO имеют дополнительные функции защиты
Semikron предлагает:
Непосредственно сами чипсеты (ядро драйвера)
Драйверы
Монтажные платы для модулей под драйверы
Driver Core
Код |
Фото |
схема |
Напр., V |
Ток, А |
QG in µC |
Каналы |
Примечание |
|---|---|---|---|---|---|---|---|

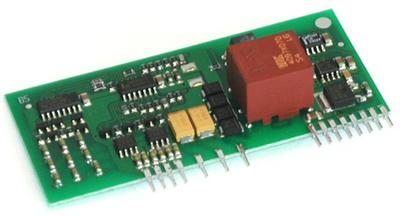

SKHI 21A R |
|
- |
1200 |
8 |
4 |
2 |
- |

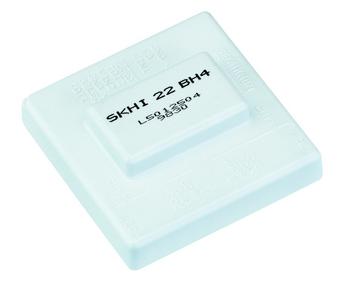

SKHI 22 A/B H4 R |
1700 |
8 |
4 |
2 |
- |
||
SKHI 22 A/B R |
1200 |
8 |
4 |
2 |
- |
||

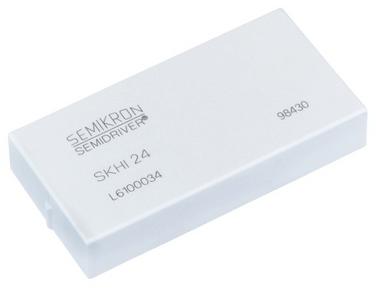

SKHI 24 R |
|
1700 |
15 |
5 |
2 |
- |
|
SKHI 61 R |
900 |
2 |
1 |
6 |
Discontinued |
||
SKHI 71 R |
900 |
2 |
1 |
7 |
Discontinued |
||

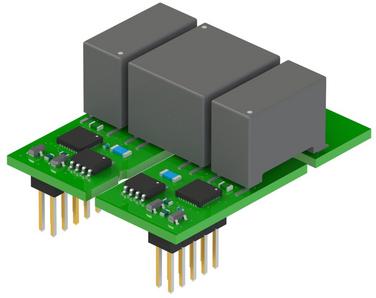

SKYPER 12 PV R |
|
|
1700 |
20 |
20 |
2 |
NEW |
SKYPER 12 R |
1700 |
20 |
20 |
2 |
NEW |
||

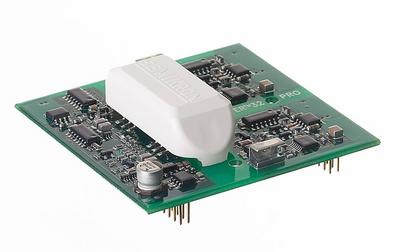

SKYPER 32 PRO R |
|
- |
1700 |
15 |
6,3 |
2 |
- |
SKYPER 32 R |
1700 |
15 |
2,5 |
2 |
- |
||
SKYPER 42 LJ R |
|
|
1200 |
25 |
20 |
2 |
NEW |
SKYPER 42 LJ R |
1700 |
25 |
20 |
2 |
NEW |
||
SKYPER 42 LJ R (coated) |
1700 |
25 |
20 |
2 |
NEW |
||
|
- |
1700 |
30 |
50 |
2 |
- |
|

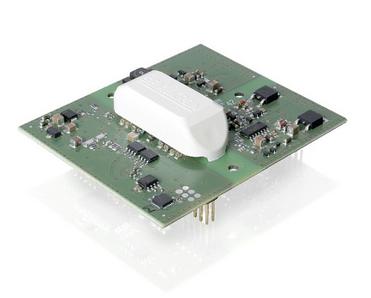

SKYPER 42 R/02 (Coated type) |
|
1700 |
30 |
50 |
2 |
NEW |
Driver
Код |
Фото |
схема |
Напр., V |
Ток, А |
QG in µC |
Каналы |
Примечание |
|---|---|---|---|---|---|---|---|

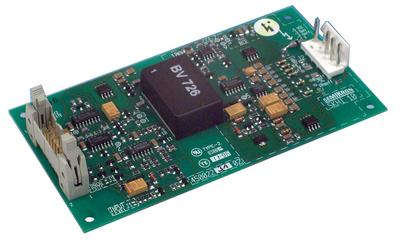

SKHI 10/12 R |
|
- |
1200 |
8 |
9,6 |
1 |
- |
SKHI 10/17 R |
1700 |
8 |
9,6 |
1 |
- |
||

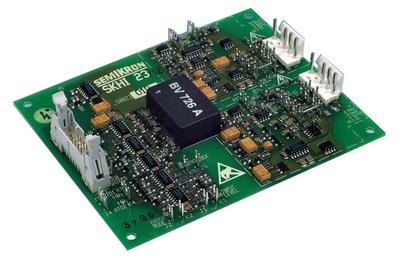

SKHI 23/12 R |
|
1200 |
8 |
4,8 |
2 |
- |
|
SKHI 23/17 R |
1700 |
8 |
4,8 |
2 |
- |
||
SKHI 23/12 R |
|
528 |
- |
- |
3 |
- |
|
SKYPER 12 press-fit 300A |
|
|
1200 |
15 |
8 |
2 |
- |
SKYPER 12 press-fit 450A |
1200 |
15 |
8 |
2 |
- |
||
SKYPER 12 press-fit 450A 1700V |
1700 |
15 |
8 |
2 |
NEW |
||
SKYPER 12 press-fit 600A |
1200 |
15 |
8 |
2 |
- |
||
SKYPER 12 press-fit 600A 1700V |
1700 |
15 |
8 |
2 |
NEW |
||
SKYPER 12 press-fit C 300A |
1200 |
15 |
8 |
2 |
- |
||
SKYPER 12 press-fit C 450A |
1200 |
15 |
8 |
2 |
- |
||
SKYPER 12 press-fit C 450A 1700V |
1700 |
15 |
8 |
2 |
NEW |
||
SKYPER 12 press-fit C 600A |
1200 |
15 |
8 |
2 |
- |
||
SKYPER 12 press-fit C 600A 1700V |
1700 |
15 |
8 |
2 |
NEW |
||

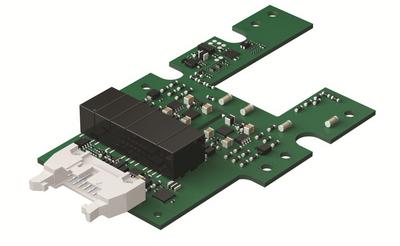

SKYPER PRIME 1000A / 1700V PP |
|
1700 |
15 |
10 |
2 |
NEW |
|
SKYPER PRIME 1000A / 1700V ST10 |
1700 |
15 |
7 |
2 |
NEW |
||
SKYPER PRIME 1400A / 1200V PP |
1200 |
15 |
7 |
2 |
NEW |
||
SKYPER PRIME 1400A / 1200V ST10 |
1200 |
15 |
7,5 |
2 |
NEW |
||
SKYPER PRIME 1400A / 1700V PP |
1700 |
15 |
13,5 |
2 |
NEW |
||
SKYPER PRIME 1400A / 1700V ST10 |
1700 |
15 |
10 |
2 |
NEW |
||

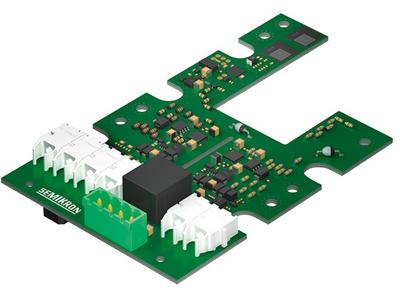

SKYPER PRIME O 1000A / 1700V PP |
|
1700 |
15 |
10 |
2 |
NEW |
|
SKYPER PRIME O 1000A / 1700V ST10 |
1700 |
15 |
7 |
2 |
NEW |
||
SKYPER PRIME O 1400A / 1200V PP |
1200 |
15 |
10 |
2 |
NEW |
||
SKYPER PRIME O 1400A / 1200V ST10 |
1200 |
15 |
7,5 |
2 |
NEW |
||
SKYPER PRIME O 1400A / 1700V PP |
1700 |
15 |
13,5 |
2 |
NEW |
||
SKYPER PRIME O 1400A / 1700V ST10 |
1700 |
15 |
10 |
2 |
NEW |
Adapter Board
Код |
Фото |
схема |
Напр., V |
Ток, А |
QG in µC |
Каналы |
Примечание |
|---|---|---|---|---|---|---|---|

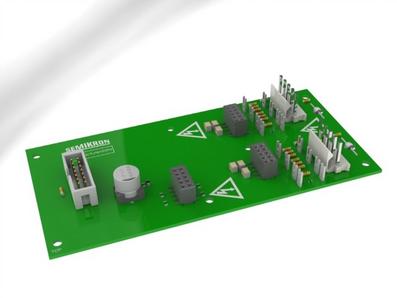

Board 1 SKYPER 32PRO R |
|
- |
1700 |
15 |
6,3 |
2 |
- |
Board 1 SKYPER 32 R |
|
1700 |
15 |
2,5 |
2 |
- |
|

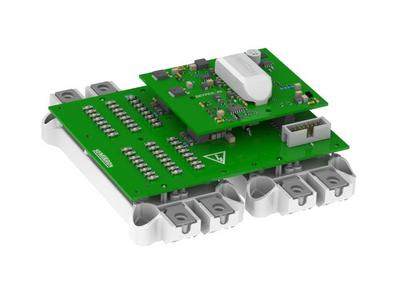

Board 2//3S SKYPER 42 R |
|
1700 |
30 |
50 |
2 |
- |
|

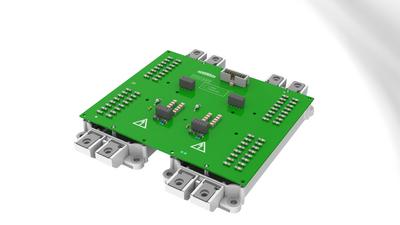

Board 2 // 4S SKYPER 42 R |
|
1200 |
30 |
50 |
2 |
- |
|

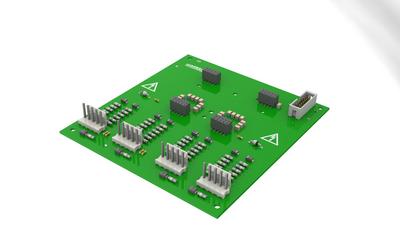

Board 2 generic SKYPER 42 R |
|
1700 |
30 |
50 |
2 |
- |
|

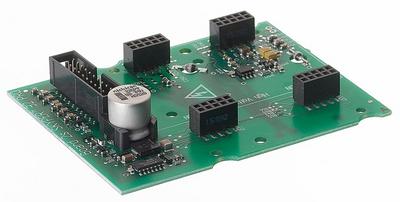

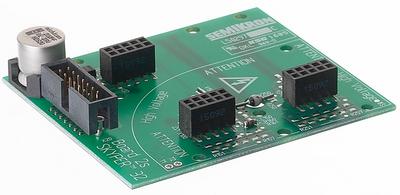

Board 2S SKYPER 32 PRO R Gold |
|
|
1700 |
15 |
6,3 |
2 |
- |
Board 2S SKYPER 32 R Gold |
|
1700 |
15 |
2,5 |
2 |
- |
|

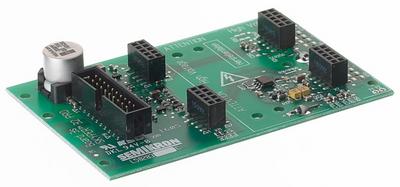

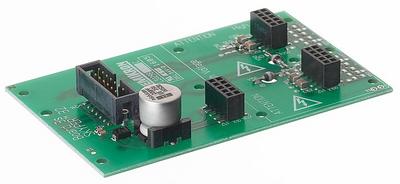

Board 3S SKYPER 32 PRO R Gold |
|
1700 |
15 |
6,3 |
2 |
NEW |
|
Board 3S SKYPER 32 R Gold |
|
1700 |
15 |
2,5 |
2 |
- |
|

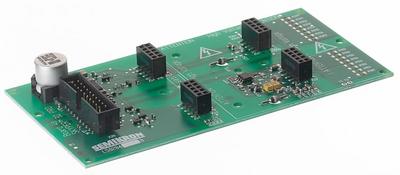

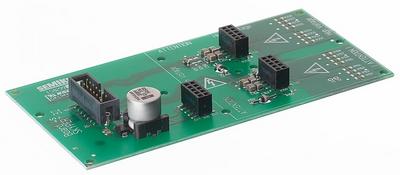

Board 4S SKYPER 32 PRO R Gold |
|
1700 |
15 |
6,3 |
2 |
- |
|
Board 4S SKYPER 32 R Gold |
|
1700 |
15 |
2,5 |
2 |
- |
|
Board 63 GB SKYPER 42 R |
|
- |
1700 |
30 |
50 |
2 |
- |

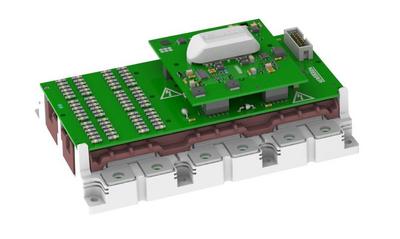

Board 93 GB SKYPER 42 R |
|
1700 |
30 |
50 |
2 |
