SEMIKRON - SEMISTART product family
Типоразмеры

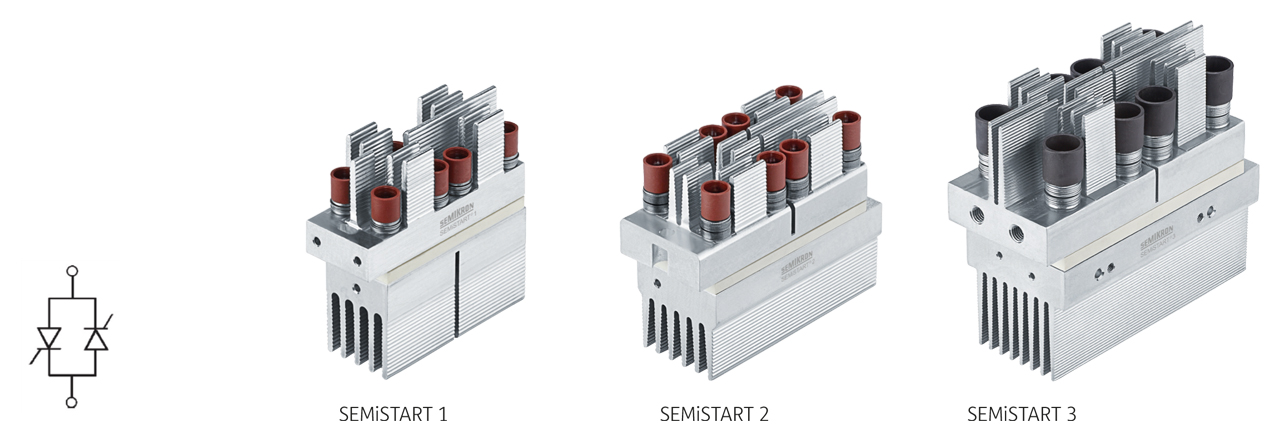

В линейке модулей SEMISTART присутствует три основных типоразмера корпусов:
|
|
SEMiSTART - силовой модуль со встроенным радиатором - обеспечивает сверхкомпактную конструкцию для решений с устройствами плавного пуска. Двухстороннее охлаждение наряду высокую токовую мощность с токами перегрузки до 3080А при длительности перегрузки 20 с. SEMiSTART - это надежная подсистема plug'n'play, которая помогает сократить расходы и время разработки.
применение
Силовые модули SEMiSTART предназначен для решений на основе Устройств плавного пуска (УПП).
Технологии
Силовые модули SEMiSTART доступны в трех размерах корпуса для токов перегрузки от 560A до 3080A. Все классы тока перегрузки доступны для напряжений 1400 В и 1800 В.
Код |
Схема |
Ток, А |
Напряжение, V |
Корпус |
Примечание |
|---|---|---|---|---|---|
SKKQ 560 |
|
560 |
1400-1800 |
SEMiSTART 1 (98x36x100) |
- |
SKKQ 800/18E |
800 |
1800 |
SEMiSTART 2 (123x50x100) |
- |
|
SKKQ 1200/18E |
1225 |
1800 |
SEMiSTART 2 (123x50x100) |
- |
|
SKKQ 1500/18E |
1500 |
1800 |
SEMiSTART 2 (123x50x100) |
- |
|
SKKQ 3000 |
3080 |
1400-1800 |
SEMiSTART 3 (180x76x160) |
- |
