Семейство продуктов SEMIX
Типоразмеры
В линейке модулей SEMiX присутствует восемь основных типоразмеров корпусов:
|

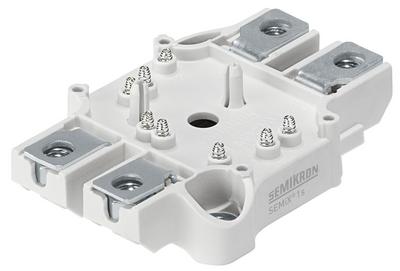

SEMiX ® 1S
|

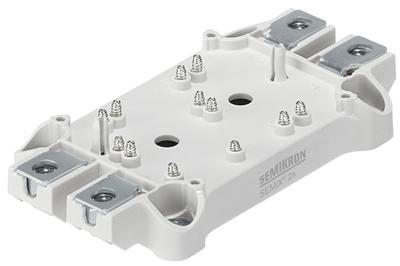

SEMiX ® 2S
|

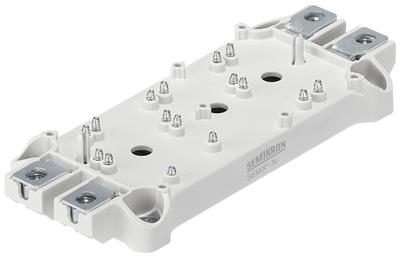

SEMiX ® 3S
|

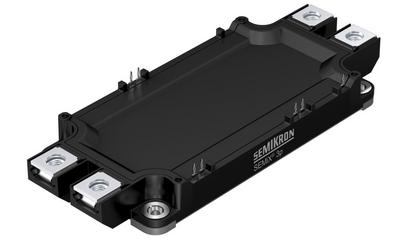

SEMiX ® 3p
|
|

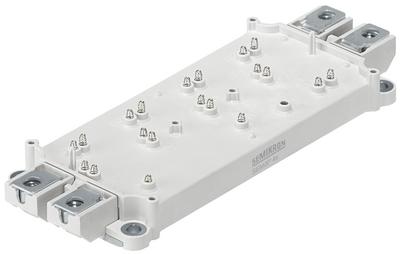

SEMiX ® 4S
|

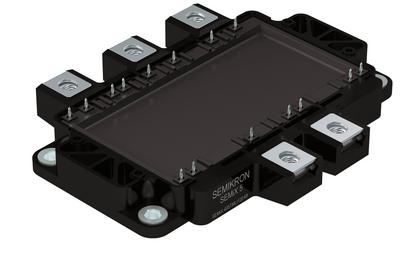

SEMiX ® 5p
|

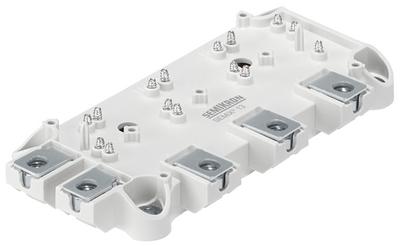

SEMiX ® 13
|

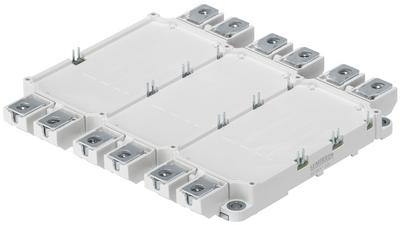

SEMiX ® 33
|
Семейная концепция SEMiX включает в себя объединение корпусов IGBT и выпрямителей. Все они имеют одинаковую высоту (17 мм) и могут быть подключены по одному принципу DC-link. Это экономит время разработки и делает возможным использовать простой и низкоинтенсивный профиль DC-link. SPRiNG или пружинные контакты позволяют устанавливать драйвер непосредственно на модуль, устраняя риск шума на проводах или разъемах. Благодаря плоскому корпусу и конструкции разъемов получилась очень компактная, современная конструкция. Пружинные контакты позволяют равномерно распределить давление на контактыне площадки платы, что обеспечивает повышенную надежность модуля и более продолжительный срок службы.
Применение
Силовые модули SEMiX предназначены для:
- импульсные источники питания
- источники бесперебойного питания
- ветроустановки
- приводы переменного тока
Технологии
Для модулей IGBT возможны разные размеры корпусов для 600 В, 1200 В и 1700 В. Доступны токи - от 75А до 600А. Помимо чипов IGBT3 и IGBT4, диапазон 1200 В также включает в себя серию чипов V-IGBT. Также доступны контролируемые, полуконтролируемые и неконтролируемые выпрямительные модули с одинаковой площадью основания и высотой 17 мм. Для новейших версий корпусов мы предлагаем дополнительные интегрированные шунтирующие резисторы, 3-уровневые топологии (NPC, T-NPC или Buck-Boost-Converters).
Корпус SEMiX доступен в следующих схемах:- Half-bridge (полумост)
- chopper
Линейка SEMiX включает в себя продукты следующих технологий:
