Семейство продуктов SEMIPACK

Типоразмеры

В линейке модулей SEMIPACK присутствует семь основных типоразмеров корпусов:

SEMIPACK 0

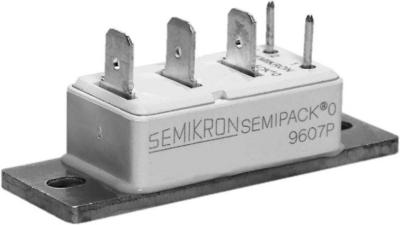

MiniSKiiP 0

SEMIPACK 1

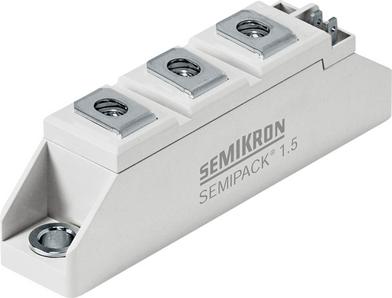

MiniSKiiP 1

SEMIPACK 2

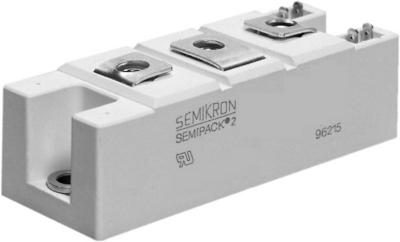

MiniSKiiP 2

SEMIPACK 3

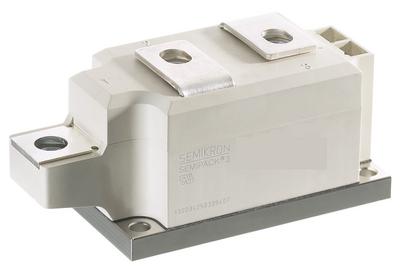

MiniSKiiP 2 Dual

SEMIPACK 4

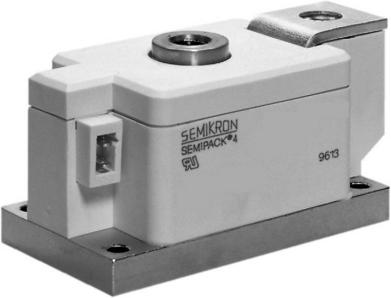

MiniSKiiP 3

SEMIPACK 5

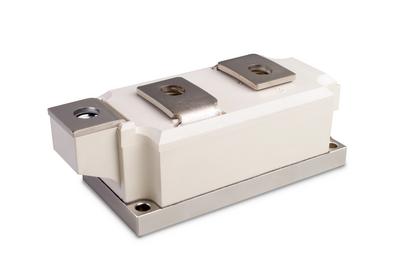

MiniSKiiP 3 Dual

SEMIPACK 6

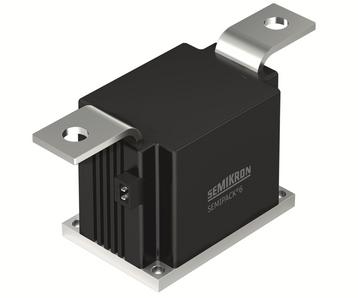

MiniSKiiP 3 Dual

SEMIPACK был первым изолированным силовым модулем на рынке, и более чем 40 лет спустя он по-прежнему является самым современным.

Применение

Силовые модули SEMIPACK предназначены для:

Технологии

Линейка SEMIPACK состоит из тиристоров, диодов и их кобинаций.

pdfТиристоры и диоды линейки SEMIPACK

Код

Схема

Ток, А

Напряжение, V

Корпус

Примечание

SKKE 15

 SKKE-схема

14

600-1600

SEMIPACK 0

-

SKKE 81

82

800-1600

SEMIPACK 1

-

SKKE 162

195

800-2200

SEMIPACK 2

-

SKKE 380

380

1200-1600

SEMIPACK 3

-

SKKE 600

600

1200-2200

SEMIPACK 4

-

SKKE 1201/22

1360

2200

SEMIPACK 6

-

SKET 330

 SKET-схема

295

800-2200

SEMIPACK 4

-

SKET 400

392

800-1800

SEMIPACK 4

-

SKET 801/18 E

819

1800

SEMIPACK 6

-

SKET 741/22 E

819

2200

SEMIPACK 6

-

SKKD 15

 SKKD-схема

14

600-1600

SEMIPACK 0

-

SKKD 26

31

1200-1600

SEMIPACK 1

-

SKKD 46

47

400-1800

SEMIPACK 1

-

SKKD 81

82

400-1800

SEMIPACK 1

-

SKKD 81 H4

82

2000-2200

SEMIPACK 1

-

SKKD 100

100

400-1800

SEMIPACK 1

-

SKKD 101/16

134

1600

SEMIPACK 1

-

SKKD 152/16 H1

171

1600

SEMIPACK 2

NEW

SKKD 162

195

800-2200

SEMIPACK 2

-

SKKD 212/18

212

1800

SEMIPACK 2

-

SKKD 260

260

800-2200

SEMIPACK 3

-

SKKD 353/18

350

1800

SEMIPACK 3

-

SKKD 380

380

800-2200

SEMIPACK 3

-

SKKD 701

701

1200-2200

SEMIPACK 5

-

SKKH 15

 SKKH-схема

13.5

600-1600

SEMIPACK 0

-

SKKH 27

25

800-1800

SEMIPACK 1

-

SKKH 42

40

800-1800

SEMIPACK 1

-

SKKH 57

50

800-1800

SEMIPACK 1

-

SKKH 57 H4

50

2000-2200

SEMIPACK 1

-

SKKH 58/16 E

55

1600

SEMIPACK 1

-

SKKH 72

70

800-1800

SEMIPACK 1

-

SKKH 72 H4

70

2000-2200

SEMIPACK 1

-

SKKH 92

95

800-1800

SEMIPACK 1

-

SKKH 106

106

800-1800

SEMIPACK 1

-

SKKH 107/16 E

119

1600

SEMIPACK 1

-

SKKH 132 H4

128

2000-2200

SEMIPACK 2

-

SKKH 122

129

800-1800

SEMIPACK 2

-

SKKH 132

137

800-1800

SEMIPACK 2

-

SKKH 162 H4

143

2000-2200

SEMIPACK 2

-

SKKH 162

156

800-1800

SEMIPACK 2

-

SKKH 172/16 E

175

1600

SEMIPACK 2

-

SKKH 250

250

1200-1800

SEMIPACK 3

-

SKKH 280/22 E H4

252

2200

SEMIPACK 3

-

SKKH 273

273

1200-1800

SEMIPACK 3

-

SKKH 330

305

800-1800

SEMIPACK 3

-

SKKH 323/18 E

320

1800

SEMIPACK 3

-

SKKH 460

460

1600-2200

SEMIPACK 5

-

SKKH 570/18 E

570

1800

SEMIPACK 5

-

SKKL 92

 SKKL-схема

95

800-1800

SEMIPACK 1

-

SKKT 15

 SKKT-схема

13.5

600-1600

SEMIPACK 0

-

SKKT 20

18

800-1600

SEMIPACK 1

-

SKKT 20B

18

800-1600

SEMIPACK 1

-

SKKT 27

25

800-1600

SEMIPACK 1

-

SKKT 27B

25

800-1600

SEMIPACK 1

-

SKKT 42

40

800-1800

SEMIPACK 1

-

SKKT 42B

40

800-1800

SEMIPACK 1

-

SKKT 57

50

800-1800

SEMIPACK 1

-

SKKT 57B

50

800-1800

SEMIPACK 1

-

SKKT 57 H4

50

2000-2200

SEMIPACK 1

-

SKKT 58/16 E

55

1600

SEMIPACK 1

-

SKKT 58B16 E

55

1600

SEMIPACK 1

-

SKKT 72

70

800-1800

SEMIPACK 1

-

SKKT 72B

70

800-1800

SEMIPACK 1

-

SKKT 72 H4

70

2000-2200

SEMIPACK 1

-

SKKT 92

95

800-1800

SEMIPACK 1

-

SKKT 92B

95

800-1800

SEMIPACK 1

-

SKKT 106

106

800-1800

SEMIPACK 1

-

SKKT 106B

106

800-1800

SEMIPACK 1

-

SKKT 107/16 E

119

1600

SEMIPACK 1

-

SKKT 107B16 E

119

1600

SEMIPACK 1

-

SKKT 132 H4

128

2000-2200

SEMIPACK 2

-

SKKT 122

129

800-1800

SEMIPACK 2

-

SKKT 132

137

800-1800

SEMIPACK 2

-

SKKT 162 H4

143

2000-2200

SEMIPACK 2

-

SKKT 162

156

800-1800

SEMIPACK 2

-

SKKT 172

175

1400-1800

SEMIPACK 2

-

SKKT 250

250

800-1800

SEMIPACK 3

-

SKKT 280/22 E H4

252

2200

SEMIPACK 3

-

SKKT 273

273

1200-1800

SEMIPACK 3

-

SKKT 330

305

800-1800

SEMIPACK 3

-

SKKT 323/18 E

320

1800

SEMIPACK 3

-

SKKT 460/16 E

460

1600

SEMIPACK 3

-

SKKT 460/22 E H4

460

2200

SEMIPACK 5

-

SKKT 570/18 E

570

1800

SEMIPACK 5

-

SKMT 92

 SKMT-схема

95

800-1800

SEMIPACK 1

-
