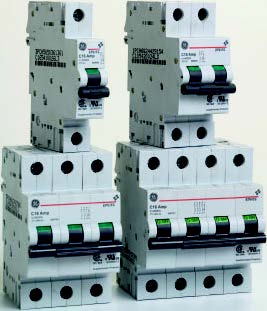

General Electric Малогабаритные автоматические выключатели (MCB) 6kA, 0.5-63A, соответствие UL - серия EP60 UL

Основные характеристики
	Номинальный ток In (A) 0.5-63 (по запросу 3-5-13-15-30-60A) Отключающая способность UL 1077: 6kA, EN/IEC 60947-2: 10kA, EN/IEC 60898-1: 6kA Номинальное напряжение AC Un (В) 277/480; 110В Минимальное рабочее напряжение AC UBmin (В) 12 Кривые отключения B-C-D Ресурс механический/электрический 20000/10000 Тропикализация в соответствии IEC 60068-2-28/2-30 95%RH при 55°C Класс селективности 3 Полюса 1, 2, 3, 4 Вес (г) 125
1 полюс 1 модуль

Ток	Кривая B		Кривая C		Кривая D
Ток	№ по каталогу	Ссылка	№ по каталогу	Ссылка	№ по каталогу	Ссылка
0.5	___	___	EP61ULC0.5	686656	EP61ULD0.5	686732
1	___	___	EP61ULC01	686657	EP61ULD01	686733
2	___	___	EP61ULC02	686658	EP61ULD02	686734
4	___	___	EP61ULC04	686660	EP61ULD04	686736
6	EP61ULB06	686601	EP61ULC06	686662	EP61ULD06	686738
10	EP61ULB10	686602	EP61ULC10	686663	EP61ULD10	686739
16	EP61ULB16	686605	EP61ULC16	686666	EP61ULD16	686742
20	EP61ULB20	686606	EP61ULC20	686667	EP61ULD20	686743
25	EP61ULB25	686607	EP61ULC25	686668	EP61ULD25	686744
32	EP61ULB32	686609	EP61ULC32	686670	EP61ULD32	686746
40	EP61ULB40	686610	EP61ULC40	686671	EP61ULD40	686747
50	EP61ULB50	686611	EP61ULC50	686672	EP61ULD50	686748
63	EP61ULB63	686613	EP61ULC63	686674	EP61ULD63	686750

2 полюса 2 модуля

Ток	Кривая B		Кривая C		Кривая D
Ток	№ по каталогу	Ссылка	№ по каталогу	Ссылка	№ по каталогу	Ссылка
0.5	___	___	EP62ULC0.5	686675	EP62ULD0.5	686751
1	___	___	EP62ULC01	686676	EP62ULD01	686752
2	___	___	EP62ULC02	686677	EP62ULD02	686753
4	___	___	EP62ULC04	686679	EP62ULD04	686755
6	EP62ULB06	686615	EP62ULC06	686681	EP62ULD06	686757
10	EP62ULB10	686616	EP62ULC10	686682	EP62ULD10	686758
16	EP62ULB16	686619	EP62ULC16	686685	EP62ULD16	686761
20	EP62ULB20	686620	EP62ULC20	686686	EP62ULD20	686762
25	EP62ULB25	686621	EP62ULC25	686687	EP62ULD25	686763
32	EP62ULB32	686623	EP62ULC32	686689	EP62ULD32	686765
40	EP62ULB40	686624	EP62ULC40	686690	EP62ULD40	686766
50	EP62ULB50	686625	EP62ULC50	686691	EP62ULD50	686767
63	EP62ULB63	686627	EP62ULC63	686693	EP62ULD63	686769

3 полюса 3 модуля

Ток	Кривая B		Кривая C		Кривая D
Ток	№ по каталогу	Ссылка	№ по каталогу	Ссылка	№ по каталогу	Ссылка
0.5	___	___	EP63ULC0.5	686694	EP63ULD0.5	686770
1	___	___	EP63ULC01	686695	EP63ULD01	686771
2	___	___	EP63ULC02	686696	EP63ULD02	686772
4	___	___	EP63ULC04	686698	EP63ULD04	686774
6	EP63ULB06	686629	EP63ULC06	686700	EP63ULD06	686776
10	EP63ULB10	686630	EP63ULC10	686701	EP63ULD10	686777
16	EP63ULB16	686633	EP63ULC16	686704	EP63ULD16	686780
20	EP63ULB20	686634	EP63ULC20	686705	EP63ULD20	686781
25	EP63ULB25	686635	EP63ULC25	686706	EP63ULD25	686782
32	EP63ULB32	686637	EP63ULC32	686708	EP63ULD32	686784
40	EP63ULB40	686638	EP63ULC40	686709	EP63ULD40	686785
50	EP63ULB50	686639	EP63ULC50	686710	EP63ULD50	686786
63	EP63ULB63	686641	EP63ULC63	686712	EP63ULD63	686788

4 полюса 4 модуля

Ток	Кривая B		Кривая C		Кривая D
Ток	№ по каталогу	Ссылка	№ по каталогу	Ссылка	№ по каталогу	Ссылка
0.5	___	___	EP64ULC0.5	686713	EP64ULD0.5	686789
1	___	___	EP64ULC01	686714	EP64ULD01	686790
2	___	___	EP64ULC02	686715	EP64ULD02	686791
4	___	___	EP64ULC04	686717	EP64ULD04	686793
6	EP64ULB06	686643	EP64ULC06	686719	EP64ULD06	686795
10	EP64ULB10	686644	EP64ULC10	686720	EP64ULD10	686796
16	EP64ULB16	686647	EP64ULC16	686723	EP64ULD16	686799
20	EP64ULB20	686648	EP64ULC20	686724	EP64ULD20	686800
25	EP64ULB25	686649	EP64ULC25	686725	EP64ULD25	686801
32	EP64ULB32	686651	EP64ULC32	686727	EP64ULD32	686803
40	EP64ULB40	686652	EP64ULC40	686728	EP64ULD40	686804
50	EP64ULB50	686653	EP64ULC50	686729	EP64ULD50	686805
63	EP64ULB63	686655	EP64ULC63	686731	EP64ULD63	686807
