Индуктивные датчики на постоянное напряжение 10-30 В DC, 3-х и 4-х проводные

Индукция

PDF каталоги датчиков:

  • цилиндрические с резьбой М8х1 , М8х0,5  Sn= 1,5 мм; 2,5 мм; 3,5 мм
  • цилиндрические с резьбой М12х1  Sn= 2; 4; 6 мм
  • цилиндрические с резъбой М14х1   Sn = 3,5 мм; 5мм
  • цилиндрические с резьбой М18х1  Sn= 5 мм; 8 мм
  • цилиндрические с резьбой М22х1,5  Sn= 7 мм; 10 мм
  • цилиндрические с резьбой М24х1,5  Sn= 7 мм; 10 мм
  • цилиндрические с резьбой М30х1,5  Sn= 10 мм; 15 мм; 20 мм
  • цилиндрические с резьбой М36х1,5  Sn= 12 мм; 20 мм
  • цилиндрические без резьбы Ф6,5  Sn= 1,5 мм; 2,5 мм
  • цилиндрические без резьбы Ф8  Sn= 1,5 мм; 2,5 мм
  • цилиндрические без резьбы Ф10  Sn= 1,5 мм; 2,5 мм
  • цилиндрические без резьбы Ф12  Sn= 2 мм; 4 мм
  • цилиндрические без резьбы Ф14  Sn= 3,5 мм; 4 мм
  • цилиндрические без резьбы Ф18  Sn= 5 мм; 8 мм
  • цилиндрические без резьбы Ф22  Sn= 7 мм; 10 мм
  • цилиндрические без резьбы Ф24  Sn= 7 мм; 10 мм
  • цилиндрические без резьбы Ф30  Sn= 10 мм; 15 мм
  • цилиндрические без резьбы Ф36  Sn= 12 мм; 20 мм
  • цилиндрические без резьбы Ф55  Sn= 0...30 мм; 0...40 мм
  • прямоугольные 66х28х20 (аналоги ПИЩ, КВД)  Sn= 5 мм; 8 мм
  • прямоугольные 84х60х45 (аналоги КВП)  Sn= 8 мм; 16 мм; 22 мм
  • прямоугольные 60х60х40  Sn= 0...25 мм; 0...35 мм
  • прямоугольные 80х80х40  Sn= 0...55 мм; 0...80 мм
  • прямоугольные 60х74х28  Sn= 10 мм
  • прямоугольные 51х28х13,5  Sn= 2мм; 4 мм
  • прямоугольные 53х43х22  Sn= 5 мм
  • прямоугольные для автомобильного транспорта 58х52х22   Sn= 12 мм
  • прямоугольные 50х28х13  Sn= 5 мм
  • прямоугольные 334х200х110  Sn= 0...150 мм
  • прямоугольные 200х200х90  Sn= 0...150 мм
  • прямоугольные 40х40х130  Sn= 0...20 мм
  • прямоугольные 130х70х28  Sn= 0...110 мм
  • уголковые, аналоги БВК  Sn= 8 мм

Индуктивные датчики на постоянное напряжение 10-30 В DC, 2-х проводные

Индукция

PDF каталоги датчиков:
  • цилиндрические с резьбой М12х1  Sn= 2 мм; 4 мм
  • цилиндрические с резьбой М18х1  Sn= 5 мм; 8 мм
  • цилиндрические с резьбой М22х1,5  Sn= 7 мм; 10 мм
  • цилиндрические с резьбой М30х1,5  Sn= 10 мм; 15 мм
  • цилиндрические с резьбой М36х1,5  Sn= 12 мм; 20 мм
  • цилиндрические  Ф55  Sn= 30 мм; 40 мм
  • прямоугольные 66х28х20  Sn= 5 мм; 8 мм
  • прямоугольные 84х60х45  Sn= 8 мм; 16 мм
  • прямоугольные 60х60х40  Sn= 0...2 мм; 0...35 мм
  • прямоугольные 80х80х40  Sn= 0...55 мм

Индуктивные датчики на переменное/постоянное напряжение 20-250 В AC/DC, 2-х, 3-x проводные

Индукция

PDF каталоги датчиков:
  • цилиндрические с резьбой М12х1  Sn= 2 мм; 4 мм
  • цилиндрические с резьбой М18х1  Sn= 5 мм; 8 мм
  • цилиндрические с резьбой М22х1,5  Sn= 7 мм; 10 мм
  • цилиндрические с резьбой М30х1,5  Sn= 10 мм; 15 мм
  • цилиндрические с резьбой М36х1,5  Sn= 12 мм; 20 мм
  • цилиндрические  Ф55  Sn= 0...30 мм; 0...40 мм
  • прямоугольные 66х28х20  Sn= 5 мм; 8 мм
  • прямоугольные 60х60х40  Sn= 0...25 мм; 0...35 мм
  • прямоугольные 80х80х40  Sn= 0...55 мм
  • прямоугольные 84х60х45  Sn= 8 мм; 16 мм; 22 мм
  • прямоугольные 130х70х28  Sn= 0...110 мм
  • прямоугольные 200х200х90  Sn= 0...150 мм
  • прямоугольные 334х200х110  Sn= 0...150 мм
  • прямоугольные 40х40х130  Sn=  0...20 мм

Индуктивные датчики на переменное/постоянное напряжение 20...250 В АС/DC 3-х, 4-х проводные

Индукция

PDF каталоги датчиков:
  • цилиндрические с резьбой M18x1  Sn= 5 мм; 8 мм
  • цилиндрические с резьбой M22x1,5  Sn= 7 мм; 10 мм
  • цилиндрические с резьбой M30x1,5  Sn= 10 мм; 15 мм
  • прямоугольные 84x64x43  Sn= 8 мм; 16 мм; 22 мм
  • прямоугольные 60x60x40  Sn= 0...25; 0...35 мм
  • прямоугольные 80x80x40  Sn= 0...40 мм

Индуктивные взрывозащищенные датчики NAMUR

Индукция

PDF каталоги:

При установке в искровзрывоопасной зоне датчики должны применяться совместно со связанным электрооборудованием, имеющим вид взрывозащиты «искробезопасная электрическая цепь уровня ia» согласно ГОСТ Р 30 85210-2002.

  • Индуктивный датчик типа «Namur» типоразмер: 80x80x40
  • Индуктивный датчик типа «Namur» типоразмер: 60x60x40
  • Индуктивный датчик типа «Namur» типоразмер: 130x40,5x40,5
  • Индуктивный датчик типа «Namur» типоразмер: 66x28x20
  • Индуктивные датчики типа «Namur» типоразмер: O55
  • Индуктивные датчики типа «Namur» типоразмер: М36х1,5
  • Индуктивные датчики типа «Namur» типоразмер: М30х1,5
  • Индуктивные датчики типа «Namur» типоразмер: М24х1,5
  • Индуктивные датчики типа «Namur» типоразмер: М22х1,5
  • Индуктивные датчики типа «Namur» типоразмер: М18х1
  • Индуктивные датчики типа «Namur» типоразмер: М12х1
  • Индуктивные датчики типа «Namur» типоразмер: М8
  • Индуктивный датчик типа «Namur» типоразмер: O6,5
  • Индуктивный датчик типа «Namur» типоразмер: М5

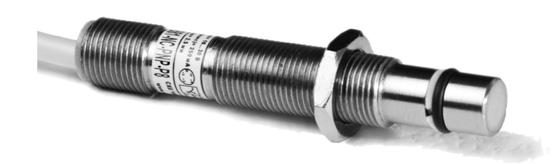

Индуктивные взрывозащищенные датчики NAMUR для работы в среде высокого давления

Индукция

PDF каталоги:

Примечание: при заказе бесконтактного выключателя работающего в среде высокого давления необходимо к обозначению добавить значение максимального давления. Например: SNI-17D-6-D-P12-1, где “1”-максимальное значение давления в мПа.

  • типоразмер: М22х1,5
  • типоразмер: М18х1
  • типоразмер: М12х1

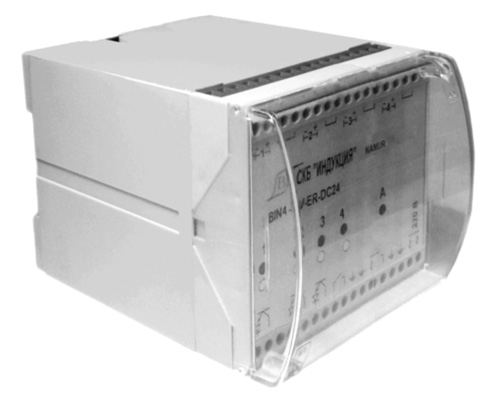

Блоки сопряжения BIN с маркировкой взрывозащиты [Exia]IIC

Индукция

PDF каталоги:

Блоки сопряжения (барьеры искрозащиты) BIN с маркировкой взрывозащиты [Exia]IIC соответствуют требованиям технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

Примечание: при заказе барьера, в котором используются не все каналы линии связи, вместо отсутствующего датчика необходимо подключить модуль резисторов со следующими характеристиками: R2/R1=10, при R1=1...2 кОм, R2=1...20 кОм.

  • типоразмер: 45x75x110
  • типоразмер: 70x75x110
  • типоразмер: 100x75x110
